Измерение элемента:
Он может измерять 12 типов элементов (точки, линии, окружности, дуги, эллипсы, прямоугольники, канавки, кольца в форме треугольника, расстояния, углы, открытые и замкнутые линии облаков).
Характеристика:
Система предлагает различные методы измерений (автоматическое идентификационное измерение, точечное выборочное измерение, сравнительное измерение, сравнительное измерение допусков и измерение заданных элементов), удовлетворяющие различным требованиям пользователей и значительно повышающие удобство использования и точность измерений.
Существует несколько методов сбора данных по одной точке: выбор точки с помощью мыши, выбор точки с помощью наведения перекрестия и выбор точки с помощью масштабирования.
Он может измерять периметр, площадь и центр тяжести замкнутых облачных линий, используя алгоритм кубической интерполяции, что делает его наиболее точным методом измерения облачных линий, доступным в настоящее время. Система поддерживает выбор рамки для измерения нескольких окружностей, что позволяет быстро и точно выполнить одно измерение нескольких окружностей.
Измеренные данные могут быть сохранены в виде файлов формата DXF, изображений формата BMP или в форматах, определяемых пользователем в программе.

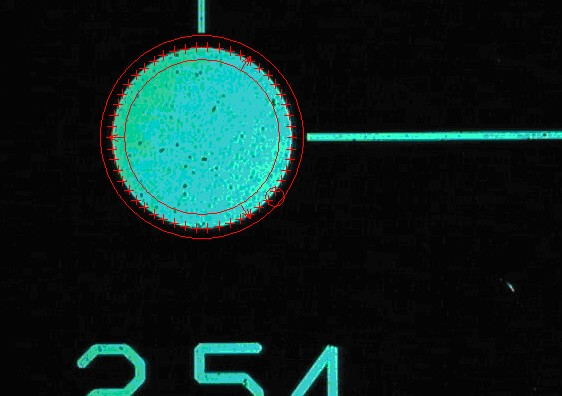

Автоматический захват круга: Щелкните значок круга, чтобы автоматически нарисовать круг. Круг будет автоматически обрамлен.
Конструкция элемента:
Конструкция элементов обладает высокой производительностью. Программа предлагает 10 методов построения ([Перемещение], [Поворот], [Извлечение], [Комбинация], [Параллельность], [Перпендикуляр], [Зеркальное отражение], [Симметрия], [Пересечение] и [Касательная]) для создания геометрических элементов. Конструкция элементов позволяет пользователям легко обращаться с элементами, которые трудно измерить, тем самым повышая эффективность работы.
Конструктивные элементы ориентированы на типы элементов. При наличии нескольких результатов построения пользователи могут выбирать из различных вариантов. Например, построение линии из двух точек позволяет соединить точки в прямую линию или рассчитать их симметричную линию — таким образом, существует два метода построения. Программное обеспечение отображает следующий интерфейс:
Используйте комбинированный метод, нажмите кнопку ОК и соедините две точки.
Выберите метод симметрии и нажмите кнопку ОК, чтобы рассчитать линию симметрии между двумя точками.
Результаты получаются впечатляющими:
Результаты измерений для различных элементов предоставляют обширную информацию, которая отвечает потребностям различных клиентов. Пользователи могут настраивать, какой контент отображать или скрывать, настраивать параметры отображения для отдельных элементов или применять единые настройки к аналогичным элементам. На следующем рисунке показано диалоговое окно настроек отображения для круглых элементов.
Размер превышает допустимый диапазон и отображается красным цветом. Если указано номинальное значение (точное значение) и верхний/нижний допуски, изделие становится красным, если фактический размер превышает установленный допуск, и все изделие считается бракованным (NG).

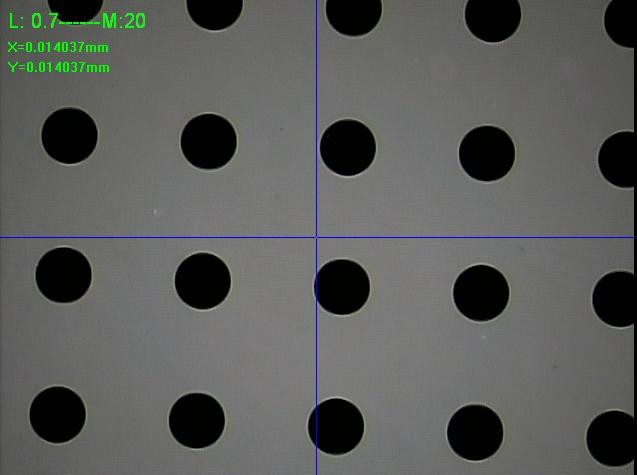

Интерфейс измерения отображает текущее увеличение объектива и фактическое увеличение:
На рисунке ниже показано оптическое увеличение и увеличение экрана. Увеличение экрана автоматически рассчитывается программным обеспечением axis и показывает, сколько мм соответствует одному пикселю.
Скоординированная система:
На основе чертежей можно установить несколько систем координат заготовки, что позволяет осуществлять преобразование координат между различными системами. Система облегчает преобразование между декартовой и полярной системами координат и поддерживает сохранение и поиск различных систем координат заготовки. На рисунке ниже показано визуальное представление после установки двух систем координат.
После установки системы координат, если выбрана функция поворота перекрестия, перекрестие будет вращаться, указывая направление вращения системы координат.
Графические функции:
Он обладает широкими возможностями обработки графики и отображения (масштабирование, панорамирование, отображение в окне, локальное увеличение, полноэкранный режим), что делает результаты измерений более наглядными и интуитивно понятными для пользователя. Нажатие и удерживание средней кнопки мыши при перемещении курсора приводит к увеличению или уменьшению масштаба графики, а перемещение мыши без отпускания кнопки приводит к перемещению графики.
Стандартные функции:
Вы можете напрямую указывать углы, расстояния, расстояния в направлении X, расстояния в направлении Y, радиусы окружностей (дуг), диаметры окружностей (дуг) и длины дуг на графических элементах в областях чертежей и изображений, чтобы они были сразу понятны пользователям.

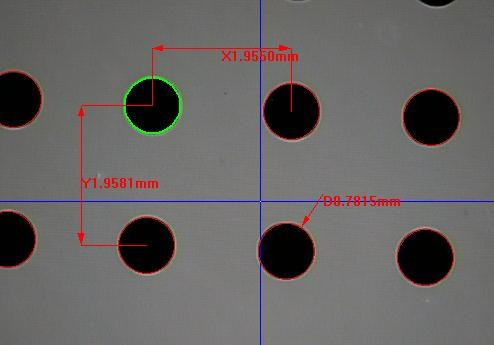

В окне изображения и окне чертежа можно одновременно отображать измеренные элементы и аннотации. Вы можете скрыть графические элементы, нарисованные в окне изображения, и удалить их одновременно или выбрать графические элементы как в окне изображения, так и в окне 2D-графики. На рисунке ниже показаны расстояния в направлениях X и Y между двумя окружностями и их радиусы.
При создании отчетов вы можете выводить только аннотированные элементы.
Систематическое исправление ошибок:
Программное обеспечение поддерживает функцию систематической коррекции ошибок. В настоящее время оно компенсирует ошибки системы определения координат, ошибки системы определения перпендикулярности, ошибки прямолинейности по оси Z, смещение центра объектива, ошибки прямолинейности и дисторсию объектива. Для компенсации ошибок системы координатного позиционирования доступны такие опции, как линейная компенсация, сегментная компенсация, коррекция плоскости XY и коррекция плоскости стеклянной шкалы.
На рисунке ниже показано меню компенсации системных ошибок.
Общее различие:

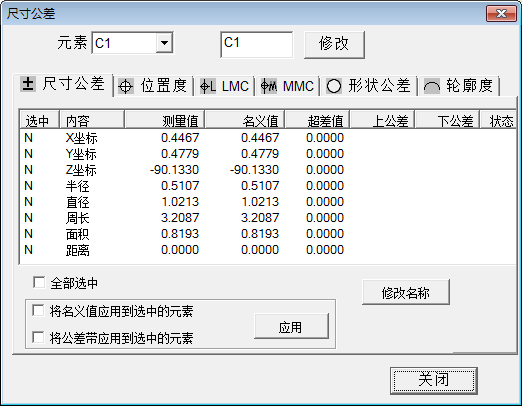

Расширенные возможности расчета допусков по размерам. Программа поддерживает зоны допусков по умолчанию, соответствующие национальным стандартам, что позволяет рассчитывать допуски по форме, истинную прямолинейность и истинную округлость окружностей и дуг. При расчете допусков по положению учитываются точность позиционирования, параллельность, перпендикулярность, наклон, концентричность и симметрия. При превышении допусков автоматически выводятся предупреждения красного цвета. На рисунке ниже показано диалоговое окно ввода допусков по размерам окружности.
Программа импорта файлов формата DXF, TXT и Gerber:
После импорта файла DXF программное обеспечение проведет пользователя по пошаговым операциям. Как только система координат заготовки будет установлена, пользовательская программа будет завершена. Программное обеспечение автоматически сгенерирует номинальные значения для каждого элемента. При запуске программа сравнивает файл DXF с текстурой изображения. Процесс импорта файлов TXT и Gerber выполняется по аналогичной процедуре, которая будет подробно описана позже.
языковая трансформация:
Три предварительно настроенных языка экрана — "Упрощенный китайский", "Традиционный китайский" и "Английский" — теперь отвечают потребностям подавляющего большинства пользователей. Язык, используемый системой по умолчанию, соответствует операционной системе. Пользователи могут переключаться между китайским и английским языками через меню "Настройки параметров". Дополнительные языки могут быть настроены с помощью компьютерной системы.
Функция отчета:
Данные измерений можно экспортировать в форматы Excel, Word, AutoCAD и TXT. При запуске пользовательских программ данные можно импортировать в Excel как по горизонтали, так и по вертикали. При импорте в отчеты вы можете выбрать, следует ли экспортировать диаграммы и растровые изображения.

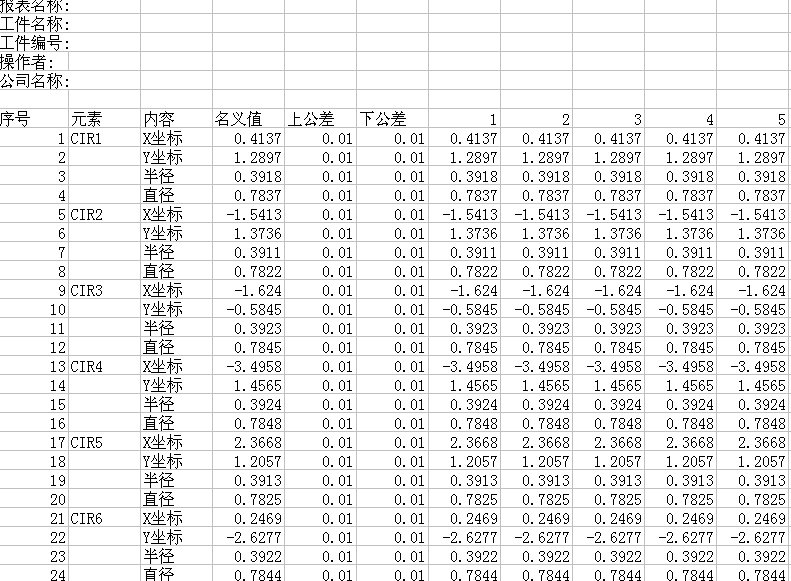

На рисунке ниже показан отчет, созданный после пяти измерений одной и той же заготовки, автоматически экспортированный в Excel:
Функция SPC:
Мы предоставляем независимое профессиональное программное обеспечение SPC для последующей обработки данных измерений. Программное обеспечение для измерений легко интегрируется с программным обеспечением SPC, автоматически импортируя данные в базу данных SPC после завершения измерений, что устраняет необходимость в ручном вводе. Все настройки контрольных пределов настраиваются в измерительном программном обеспечении, что устраняет необходимость в дополнительной настройке программного обеспечения SPC и значительно повышает эффективность. SPC предлагает контрольные диаграммы как для мониторинга, так и для анализа процесса, в том числе: Контрольную диаграмму среднего диапазона, контрольную диаграмму среднего стандартного отклонения, контрольную диаграмму среднего диапазона, контрольную диаграмму индивидуального значения и скользящего среднего, Гистограмму, График скользящего среднего CPK, Контрольную диаграмму стандартного отклонения спецификации, Контрольную диаграмму стандартного отклонения процесса, Сравнительную диаграмму стандартного отклонения, и диаграмма анализа рекомендаций по процессу. Сгенерированные диаграммы можно оценить, используя восемь предопределенных правил принятия решений. Диаграммы и данные можно распечатать и импортировать в Excel.
